- 體積小、輕量化、慣性小，特別適合小型化設備使用。
- 采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。
- 有鋼珠保持器設計之規格，在精度允許下具備互換性。

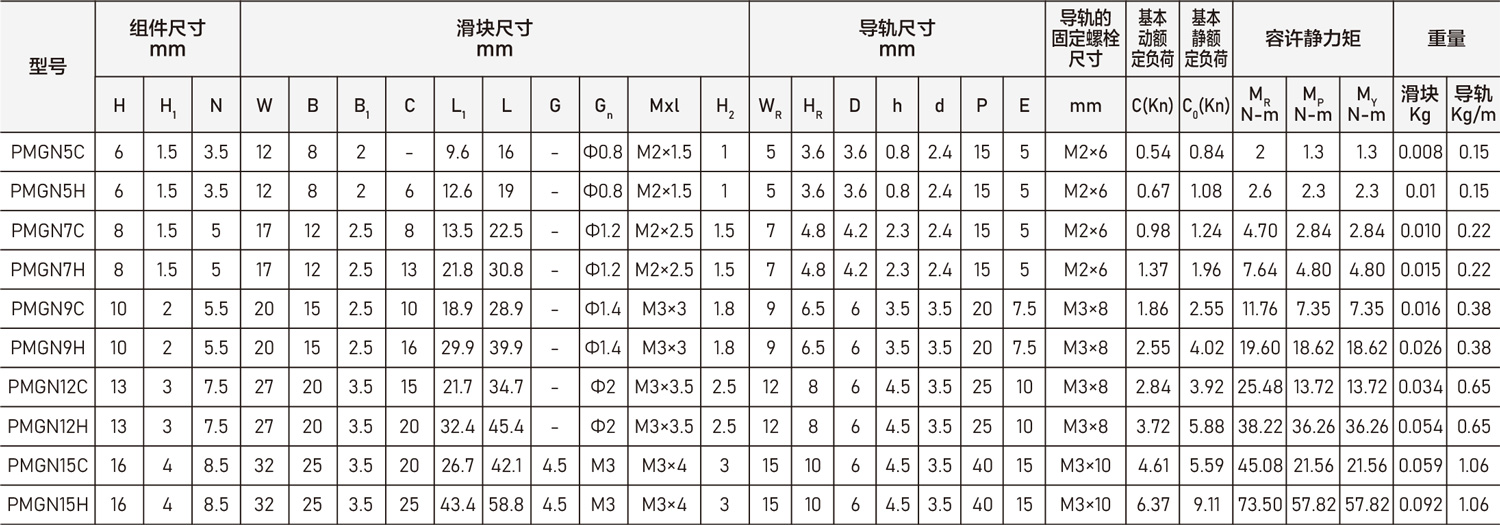

■ 單出滑塊產品型號
■ 單出導軌產品型號
我司提供標準型及寬幅型兩種直線導軌，方便客戶選型使用。
我司提供標準上鎖式螺栓孔/下鎖式螺絲孔導軌，方便客戶安裝使用。
PMGN及PMGW系列小型導軌的精度，分為普通、高、精密級共三級，客戶可依設備精度需求選用適合精度。

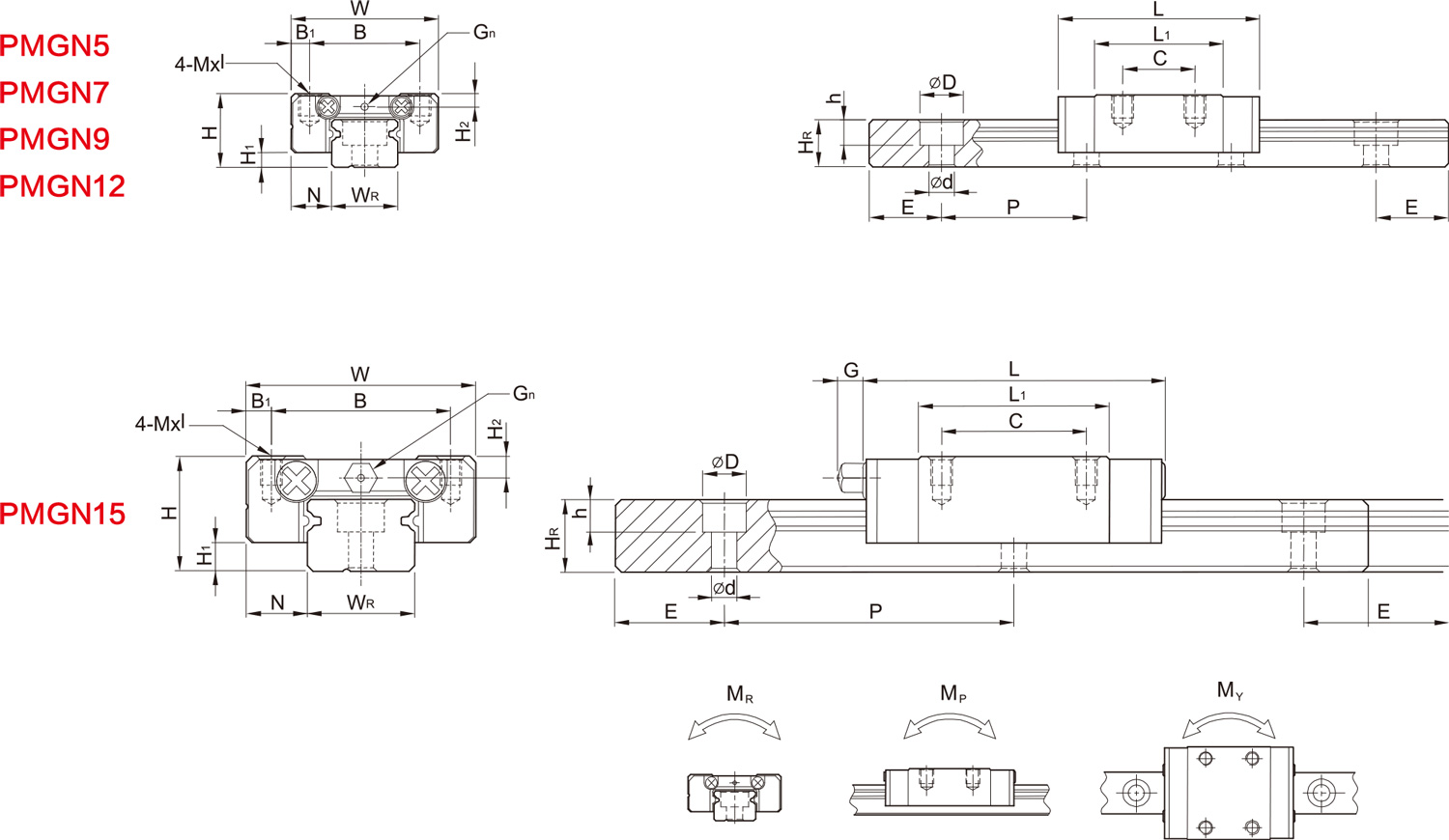

組合高度H測量是以滑塊上部基準面中心位置為準，組合寬度N測量是以滑塊側邊基準面中心位置為準。
互換性直線導軌的精度是指滑塊組裝在單支導軌上的成對高度精度及寬度精度。
與非互換性直線導軌的精度對比，互換性直線導軌的精度在復數支導軌上其成對高度精度及寬度精度要稍顯遜色，而行走平行精度則與非互換性直線導軌一致。
滑塊C面對導軌A面、滑塊D面對導軌B面的行走平行度與導軌精度、長度有關，其值列于下表。
PMGN/PMGW系列提供普通間隙、無預壓、輕預壓三種預壓力。
注：預壓力中C為動額定負荷。
不同的預壓力呈現不一樣的滑塊剛性，上表為各尺寸的滑塊剛性值。
注：容許值與軸間距離成比例。
注：上述數值適用于ZF/Z0之預壓等級，若使用Z1等級或使用兩支以上的導軌（含兩支），建議使用上述數值之50％以下。
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力值鎖裝配螺絲。
注：1kgf＝9.81 N

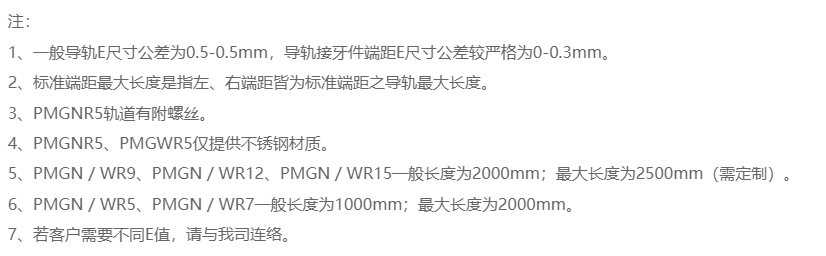

備有導軌標準長度庫存，以供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸，最好不要大于1/2P，防止因E的尺寸過大，導致導軌裝配后端部的不穩定，而降低直線導軌的精度，亦不可取用過小的E值（小于Emin）以避免螺栓孔/螺絲孔破孔。
L=（n-1）×P+2×E ……………………………………Eq.2.4
L：導軌總長
n：螺栓孔 / 螺絲孔數
P：螺栓孔 / 螺絲孔間距離
E：螺栓孔 / 螺絲孔至端面距離
